石油通信網語音數據二合一
通天 2001/02/15
據統計，全球各企業每年單單花費在內部辦公室之間的電話和傳真業務的支出就高達數十億。國內許多大型跨地域企業，內部的網絡一直處于專網專用狀態，語音網與數據網分離，浪費了企業大量的電話費用以及人力資源。怎樣做到兩網合一，從而降低網絡運行和維護費用？已經成為網絡發展的趨勢和提高企業競爭力的必經之路。
石油專用通信網的IP電話網絡系統，于2000年由同天集團下屬的同天國際有限公司承建。該網絡的建設模式是：在現有的語音交換機的基礎上，添加具有語音數字壓縮功能和數據路由功能的轉換模塊，然后在數字網絡上傳輸被壓縮的語音，利用數字傳輸的功能，傳輸語音信號，實現語音網與數字網的二合一。該網的應用大幅度降低了整個石油系統電話和傳真的業務費用，同時不會損害語音和傳真質量，也不影響職員打電話和發送傳真的方式，還可以進行數據通信。整個網絡設計頗有自己特色。
■用VoIP比較靈活
這是一個大型的企業IP電話網， 網點眾多，結構復雜，對網絡的安全性要求非常高，因此在技術選型時進行了充分認證。
目前出現了幾種在數據網上承載話音的技術：Voice Over ATM (VoATM), Voice Over Frame Relay
(VoFR)及 Voice Over IP (VoIP) 。
其中VoATM面向連接，設計意圖是處理時間敏感的業務，其信令、尋址和路由功能可以用于建立一個轉換模式的網絡，容易從傳輸模式升級到轉換模式。目前多被用于寬帶IP網的建設（歐美普遍使用，國內則為169網）。
幀中繼可以提供面向連接的虛電路，將來可提供QoS服務，但缺乏豐富的信令、尋址和路由功能，難以從傳輸模式升級到轉換模式。幀中繼本身有一些流量控制功能，可以動態地分配帶寬。用幀中繼組建IP電話網，優點是投資費用相對較少。但是，幀中繼網屬于數據鏈路層，擴展時要依賴于物理層，也就是說，如果幀中繼網絡要延伸到某個地方，必需再增建DDN線路，這顯得不夠靈活。
IP是無連接的，在優先級、資源預留、分組拆分等領域已有很大進展。IP像ATM一樣擁有強大的信令、尋址和路由功能，可以建立轉換模式。可與當前數據應用程序無縫集成，而且IP無所不在，可通過任何鏈路延伸到任何地點的任何一臺IP設備，擴充非常靈活和方便，有助于降低總體擁有成本，開拓新的業務應用領域。
同天公司采取的是IP語音方案,此方案中各程控交換機通過DDN專線連接，因點對點的全網狀連接會造成資源浪費，采用IP協議構成星型網絡。語音經過G.729a壓縮后作為IP數據包在網上傳輸，語音質量由專線帶寬和IP服務質量手段提供保證，利用DDN建立此專用網絡傳輸語音，做到了長途電話免費，每月只需支付DDN專線費用，因此具備了實現語音網上傳輸、降低電話開支的能力。由于石油專用通信網在各地的分局已經擁有了交換機，對語音進行大幅度壓縮，降低承載語音所需的線路帶寬，將大幅度降低電話和傳真的費用。
考慮到現代網絡發展的趨勢和多服務網絡的興起，不僅要為石油專用通信網建立專用語音網絡，還要為今后發展打好基礎，必須使此網絡不僅能進行語音傳輸，還可以同時進行數據傳輸。

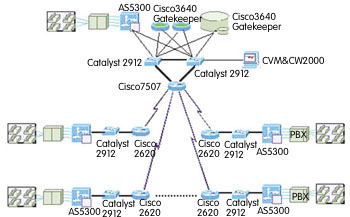

石油專用通信網最終采用的方案如圖所示。
■跨地域大型VoIP網
具體配置如下：在固安、大慶油田配置4個E1網關，在勝利、遼河油田各配置2個E1網關，在華北、吉林、冀東、塔西南、管道局、物探局、大港、東北局配置1個E1網關。網關與PSTN間可以直接用中國1號信令或ISDN
PRI相連；也可以采用信令控制器SC2200 與PSTN SS7網相連。
在固安設置支持中心，包括VoIP關守，負責認證、授權、記賬的RADIUS服務器。支持中心配置兩臺VoIP關守3640，由HSRP協議實現冗余熱備份。用Cisco公司的專用語音產品Cisco3640和AS5300系列語音網關構建全國性的網絡，AS
5300同時支持120路VoIP電話，中間租用DDN專線。
各地區通過Cisco2620路由器和AS5300語音網關連入網絡。Cisco2620配2個串口和1個100M以太網口，串口用來連接DDN網絡，100M口連到石油專用通信網局內部數據網絡，并與Cisco
AS5300相連；AS5300有1個100M以太網口，1個10以太網口，4個E1口，60個VoIPDSP；4個E1口連接交換機。
全網基于TCP/IP協議，是一個覆蓋全國的企業內部網計算機，功能有進行無紙辦公和其他應用如財務系統、業務查詢系統等；有關人員還和同天公司一起制定了撥號規則，以便于管理和維護；語音和數據在同一套設備中實現集成，使管理和維護非常方便。
Cisco公司的VoIP關守3640滿足H.323建議中定義的要求。主要執行地址翻譯、呼叫控制、帶寬控制、域管理、帶寬管理、呼叫管理等功能。
Cisco公司H.323關守管理H.323的網關，使得H.323網關可以向H.323的關守登記并確定位置。H.323的關守與VoIP的代理服務器、網點建立通信，保證服務質量QoS，并且提供加強的安全性策略。
多個Cisco H.323關守互相建立通信聯系，采用的方法有兩種：或者用Cisco IOS命令設置來配置遠端VoIP H.323關守的地址；或者采用通過DNS查找遠端H.323關守的地址,還可以設計層次化結構的關守,由上一級的關守確定下一級關守的地址。
■性能優勢
本方案采用了專門的VoIP網關設備，對比于PC-based網關設備 ，其處理能力很強。權威機構的測試報告表明，關守設備Cisco3640處理呼叫能力為每秒1800次呼叫，而保持呼叫能力更是高達50000－60000次呼叫。這些都為該網能夠高效地執行真正的、實用的IP電話業務提供了強有力的基礎保證。
采用兩臺關守Cisco3640設備，之間采用HSRP(Hot Standby Routing Protocol)協議可以進行關守間快速的熱備份切換，兩臺關守之間采用了Master
Vistual IP address的機制、以及專門的Hello Packet，切換時根本不受IP地址變化所帶來的時延影響，保證了系統的高度可靠性。
VoIP網關AS5300問世以來就可以支持兩個VoIP的中繼端口，在業界屬較高密度，而且在1999年年中就支持4個E1 VoIP中繼端口。更主要的是AS5300具有Voice/Fax功能卡，能自動識別Voice和Fax，與Voice和Fax要采用不同功能卡的產品相比，等于容量得到提高。這些技術特點為該試驗網工程的可擴展性提供了較高的起點。
所有這些，使整個網絡完全滿足大型企業IP電話網的要求。
石油專用通信網建成后的直接效果是：建成企業內部電話VoIP網絡，降低了企業長話費用的支出。間接效果是：在租用的電信帶寬上可以附加組建石油專用通信網的數據網，無需其它投資，即可以進行快捷方便的計算機信息通信，及時通報各分局情況，實行網上管理，更有利于進行全國連網、與國際潮流接軌。還可以為今后進行增值開發，如進行無紙化辦公和其他各種新的基于網絡的管理和服務，預留了足夠的余地。
小資料
大型企業VoIP的發展
IP電話，通過數字分組交換網來傳聲音，而不是通過傳統的電路交換網來傳輸。由于語音和數據甚至圖像均可以用同一種技術和方法進行傳輸，管理和控制的成本將大大降低。由于IP協議可以實現在多種低層的傳輸鏈路和傳輸協議之上，如ATM、DDN、幀中繼、PPP撥號、ISDN、xDSL、無線接入、HDLC、以太網、千兆網等，使得網絡對具體線路的依賴性大大降低。國際電聯為IP電話制定了專門的標準H.323，定義了一系列相關設備的名稱和功能，最新的2版本將允許來自不同廠商的產品互操作。此外，行業性的組織如iNow!等進一步提出了兼容的標準。
企業內部網VoIP的應用不同于公網，在企業內部網中，分散在不同地方的辦公室已經用Intranet或專線連起來了，在這樣的網中使用VoIP技術即可支持聲音傳輸和傳真服務。而公網則是使用聲音網關設備把聲音轉換成數據后，傳給Internet服務提供商。
近年來，由于Internet提供的服務質量保證(QoS)的不斷改進，以及高速的骨干網和交換機的出現，使得企業IP電話網絡結構發生了很大變化。今后，用戶端將使用像xDSL那樣的高速連接，再使用新的協議(如RSVP)和技術(如標志交換)給聲音和視頻信息加上優先級標志，以保證其傳輸延遲最低。
