IP網絡發呼工作站

一．系統基本功能

IP發呼工作站是本地尋呼系統與尋呼網絡連接的通信處理設備。

IP網絡發呼工作站（IPC）網絡協議為TNPP/UPD/IP。

IPC主要功能包括尋呼信息、漫游設置、監控、統計及系統維護。

尋呼信息包括：

漫游命令：

監控：

統計：

系統維護：

本地呼叫數據存入呼叫記錄庫。

根據用戶數據，如果用戶已漫游走或需要同播時，轉發同播及漫游呼叫數據。

本地漫游登記用戶數據存入漫游登記表。

接收到ETE請求命令時，直接查找數據，回送ETE證實命令。

系統參數包括：網絡地址表，CRC設置。

統計數據和系統參數可由管理系統通過網絡設置。

二．系統結構

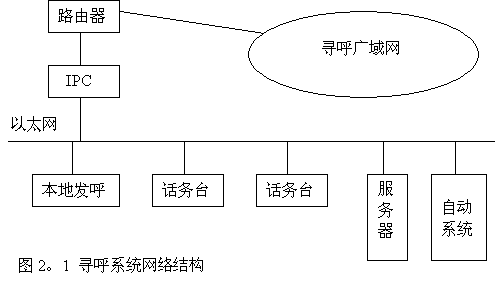

IPC連接尋呼內部網絡和尋呼廣域網，對外提供雙以太網接口，接口A連接內部以太網，接口B連接路由器。IPC通過接口A連接數據庫，管理臺，話務臺，自動尋呼系統和本地發呼系統。

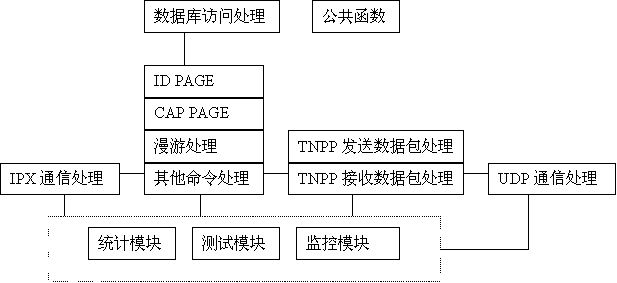

IPC軟件模塊：

• IPX通信處理
• UDP通信處理
• TNPP接收數據包處理
• TNPP發送數據包處理
• ID PAGE
• CAP PAGE
• 漫游處理
• 其他命令處理
• 數據庫訪問處理
• 公共函數
• 統計模塊
• 監控模塊
• 測試模塊

• 每個UDP包中只有一個TNPP包。
• 每個TNPP包中可以有多個數據塊。
• 源地址和目標地址相同的數據包打成一個TNPP包，一次發出（包長度<1024）。
• 通過網絡進行漫游登記時，檢查是否在服務區內，如果用戶要求的漫游地超過服務區范圍，系統拒絕登記。
• 對某些特殊局向，不允許在異地進行漫游登記
• 當系統發送到某一方向的數據不可到達時，自動通知用戶。

網絡地址表結構：

人工TNPP：32XX表示來自人工臺的輸入信息。

自動TNPP：07XX表示來自自動臺的輸入信息。

迂回路由功能可以由路由器配置完成。

系統最多允許64個邏輯端口同時服務。

待發送TNPP包：1000

接收TNPP包隊列：200

應根據網絡擁塞程度調整每個TNPP包中數據塊數量。

UDP端口號 3001
