Ai-Logix TX100產品在IP錄音系統中的應用
2009/09/04
隨著IP錄音系統的快速發展，IP錄音系統中對轉發數據的可靠性和穩定性的要求進一步提高，Ai-Logix推出的TX100高阻網絡搭接盒很好的迎合了這一要求。
本文將介紹TX100的主要特點和應用舉例。
TX100是Ai -Logix推出的配合IPX-C使用的高阻網絡搭線盒，通過高阻串接連接在網線上，并將數據分拆成上行和下行的數據流。再將兩個不同方向的數據流通過TX100的網絡接口發送給IPX。
TX100可以連接在兩個網絡設備之間的任何位置，獨特的高阻電路設計保證了無論通電與否，TX100的連接都不會影響原有的網絡。

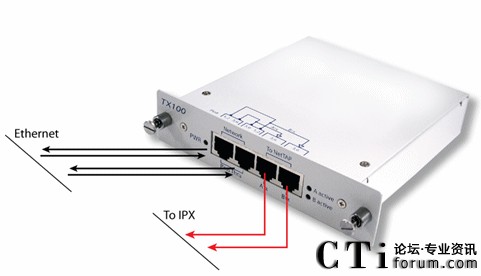

TX100高阻搭線示意圖
產品特點：
- 提供兩個網絡接口連接到錄音設備
- 將網絡上的數據拆分成上行數據流和下行數據流
- 采用高阻搭接10/100M以太網，對原網絡連接沒有影響
- 不影響原有的網絡連接，無需分配給TX100網絡MAC/IP地址
- 可連接于各種主流的網絡設備，有很好的兼容性
- 提供雙電源接口，供高可靠性應用的雙電源供電使用
- 提供內置板卡TX100i，使客戶擁有更大的選擇空間
應用案例：

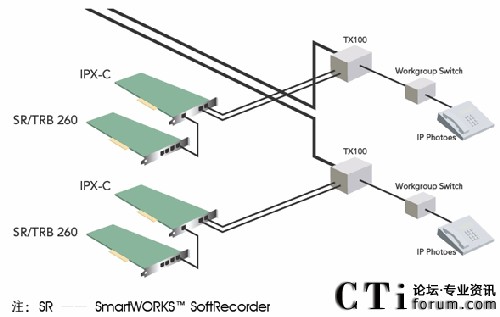

使用TX100高阻搭接
將TX100直接高阻搭接在網絡中的任何位置，兩個Network端口高阻搭接在主干網上，另兩個端口Monitor A和Monitor B將上行數據流和下行數據流轉發至IPX卡上。
這樣搭接的最大優點在于TX100是高阻搭接在網絡上的，保證了錄音系統對原有網絡上的數據沒有任何影響。

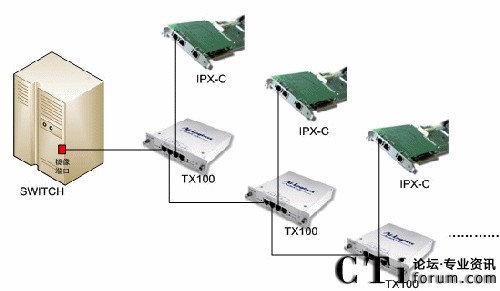

使用TX100實現備份/分用
將PBX或網絡Switch的鏡像端口連接到TX100的Network口，另一個Network口和Monitor A就可將一個端口的數據備份成兩個端口的數據，實現了一分二的功能。若再接一個TX100，就可以繼續分用，以此類推，根據各個IP應用中實際所需的備份/分用，TX100都可以予以實現。
另外，TX100作備份/分用使用時，如果使用Network口擴展至另一個TX100，由于Network口在不供電的情況下也可正常工作，即使TX100斷電，也不會影響下層的備份/分用數據的傳輸，這樣保證了系統的穩定性和高可靠性。
Ai-Logix還推出了針對基于千兆網絡的IP錄音系統的高阻搭接盒—TX1000。有關TX1000的詳細介紹可參見《Ai-Logix TX1000產品在IP錄音系統中的應用》或Ai-Logix官方網站的產品介紹。
CTI論壇報道
