SP-SMC短信中心介紹

2004/04/20

1.簡介

　　SP-SMC是我公司在SF640七號信令接入設備基礎上開發的GSM網短信中心。其特點為：
·容量大。單信令點支持16個SS7 Link。多框配合使用，可支持8個虛擬信令點， 支持128個SS7 Link。單條Link支持0.8 Erl信令數據，支持10條/秒的短消息收發。
·成本低。SP-SMC采用IA32 Server，Window2000操作系統，MS SQL Server數據庫，軟硬件平臺均為業界通用、性價比高。這保證了SP-SMC在保證性能的前提下能以比較低的價格供應市場。
·可維護性好。SP-SMC具有中文全圖形化維護界面。操作簡單明了，維護人員經過簡單的培訓既可掌握。

2. 系統結構

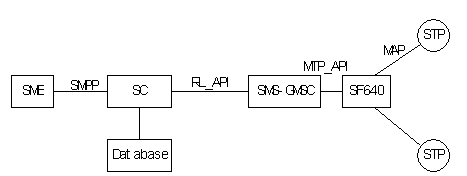

2.1. 網絡結構圖


　　SME：Short Message Entity，短消息實體。接收、發送短消息，以實現某服務的功能實體。一般來說，SP(Service Provider)都可以被視為一個SME。

　　SC：Service Center，服務中心。存儲、轉發、路由短消息。SC還管理了用戶權限，并產生發送詳單。

　　SMS-GMSC：Gateway MSC For Short Message Service。短消息業務移動交換機網關。處理MAP協議中短消息相關部分。可以連接多臺SF640七號信令接入設備。SC與SMS-GMSC間通過RL_API進行交互。

　　SF640：七號信令接入設備。每臺可以支持16個SS7 Link，外部帶有100M以太網口，SMS-GMSC通過以太網口、SF_API協議訪問SF640。

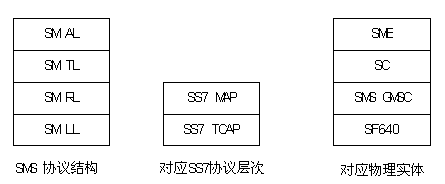

2.2. 協議結構


　　SM AL：Short Message Application Layer。短消息應用層。這一層一般由SP實現，對應物理實體為SME。
　　SM TL：Short Message Transfer Layer。短消息傳送層。由SC實現。
　　SM RL：Short Message Relay Layer。短消息中繼層。對應七號信令層次為MAP。由SMS GMSC實現。
　　SM LL：Short Message Lower Layer。短消息低層。對應七號信令從TCAP以下層次。由SF640實現。

3. 功能特性

　　1.MO短消息。即手機始發短消息。
　　2.MT短消息。即發送到手機的短消息。
　　3.Status Report。發送狀態報告，當短消息發送到目的地時，向主叫用戶發送遞達報告。
　　4.Message Waiting Data/Alert SC。消息等待狀態/接收可達通知。當被叫用戶不可達或被叫手機內存不足時。向其歸屬HLR設置消息等待狀態。一旦被叫可達或內存有空余，HLR向短消息中心發送通知，這時，短消息中心可以進行重試傳送。
　　5.Valid Period。短消息有效期。支持絕對時間或相對時間。相對時間最長支持255周。
　　6.Reply Path。回復路徑。指定Reply Path標志可以讓用戶回復到發送此消息的短消息中心。（此功能部分在移動終端實現，根據終端生產廠家不同，實現略有差異）。
　　7.Language & Alphabets。支持GSM 03.08標準規定的GSM 7bit Default Alphabets，UCS2 字符集。應用接口支持Ansi、GB2313、Unicode字符集到GSM7、UCS2的轉換。
　　8.Concatenate SMS。超長短信。最長支持39015（255*153）單字節短信或17085（255*67）UCS2短信。
　　9.User Defined SMS & 8bit Data Coding Scheme。自定格式短信。通過自定格式短信，可以支持圖片、鈴聲傳送。
　　10.SM Route。根據被叫號碼，將短消息路由到不同的SP。
　　11.Virtual SMC。虛擬短信中心號碼。一套系統支持多個虛擬中心號碼，可以為不同地區的網絡提供服務。
　　12.詳細發送清單。可輸出到計費系統。
　　13.SMS GMSC支持RL_API，用戶可以在此API上開發自己的應用。
　　14.SC支持SMPP v3.4接口。

4.RL_API介紹

4.1. 概述
　　RL_API是SPSMC短信中心SC到SMS GMSC接口協議。通過RL_API，可以直接訪問SMS RL層的服務。RL_API提供的服務有：

1、MO SMS;
2、MT SMS;
3、Alert SC;
4、Status Report;

4.2.約定
　　下面說明中，參數類型含義如下：
·O: Octet，一個8bit長度的字節，如果標明nO，則表明是n個長度的byte序列。
·B:Bit，1 bit數據，也可能是BOOL類型。如果標明nb，則表明是n個長度的bit序列。
·S: Struct。是一個復合類型。具體結構另見詳細參數定義。

下面說明中，參數必備性含義如下：
·M : Mandatory，必備參數。
·C : Conditional, 在某些條件下必備參數。
·O : Optional，可選參數。

4.3. 消息類型
　　

RL_API包含五種消息包:

消息包類型

說明

RP_MO_DATA

傳送從手機到SC的短信/命令

RP_MT_DATA

傳送從SC到手機的短信/狀態報告

RP_ACK

確認應答

RP_ERROR

錯誤應答

RP_ALERT_SC

通知SC手機用戶可達或內存已經可用

各消息詳細參數如下：

RP_MO_DATA

參數名

類型

必備

說明

OA

S

M

Originating Address

DA

S

M

Destination Address

MTI

2b

M

Message Type Indicator

RD

B

C

Reject Duplicates

RP

B

C

Reply Path

SRR

B

M

Status Report Request

MR

O

M

Message Reference

PID

O

M

Protocol Identifier

VP

S

C

Valid Period

UD

S

C

User Data

CT

O

C

Command Type

MN

O

C

Message Number

CD

S

C

Command Data

RP_MT_DATA

參數名

類型

必備

說明

PRI

B

M

Priority Request

MMS

B

M

More Message To Send

OA

S

M

Originating Address

DA

S

M

Destination Address

MTI

2b

M

Message Type Indicator

RP

b

C

Reply Path

SRI

b

C

Status Report Indicator

PID

o

M

Protocol Identifier

SCTS

7o

M

Service Centre Time Stamp

UD

s

M

User Data

SRQ

b

C

Status Report Qualifier

MR

o

C

Message Reference

RA

s

C

Address of the Recipient of the previously submitted mo message

DT

s

C

Discharge Time

ST

o

C

Status

RP_ACK

參數名

類型

必備

說明

MTI

2b

M

Message Type Indicator

PID

O

M

Protocol Identifier

UD

S

M

User Data

SCTS

s

M

Service Centre Time Stamp

RP_ERROR

參數名

類型

必備

說明

MTI

2b

M

Message Type Indicator

FCS

o

M

Failure Cause

RP_ALERT_SC

參數名

類型

必備

說明

msisdn

s

m


4.4. 典型過程

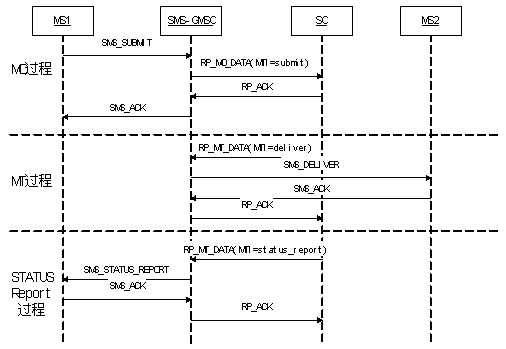

　　上圖是表示出了一個移動臺MS1向另一移動臺MS2發送短消息的典型過程，圖中忽略了MSC、HLR、BS等功能實體，重點說明的是MO、MT、StatusReport三個典型過程中，SMS-GMS與SC之間的消息序列。

斯普瑞特公司供稿 CTI論壇編輯
